Was ist ein Prototyp? Der Weg vom Versuchsträger zur Zulassung
Ein Prototyp im Schienenfahrzeugbau ist kein Vorabmodell für die Ausstellung, sondern ein Messgerät auf Rädern. Er existiert, um Annahmen zu widerlegen — und die teuersten Erkenntnisse sind die, die er dem Serienbau erspart.
Was ein Prototyp leisten muss
Ein Prototyp ist ein Fahrzeug, das gebaut wird, um befragt zu werden. Er trägt Dehnungsmessstreifen an tragenden Teilen, Beschleunigungsaufnehmer an Drehgestellen und Wagenkasten, Messstromabnehmer und häufig einen ganzen Wagen voller Aufzeichnungstechnik. Sein Zweck ist nicht, zu funktionieren, sondern zu zeigen, wo er es nicht tut.
Deshalb wird ein Prototyp planmäßig über die spätere Betriebsgrenze hinaus gefahren. Die Zulassung für 250 Kilometer pro Stunde setzt Fahrten bei rund zehn Prozent darüber voraus, Bremsproben werden bei maximaler Beladung und auf nassen Schienen durchgeführt, und Festigkeitsnachweise laufen als Dauerversuch auf dem Prüfstand. Erst wenn diese Nachweise vorliegen, darf eine Serie überhaupt bestellt werden.
Arten von Prototypen: Versuchsträger, Funktionsmuster, Vorserie
Im Sprachgebrauch verschwimmen drei verschiedene Dinge. Der Versuchsträger klärt Grundsatzfragen und sieht dem späteren Fahrzeug oft kaum ähnlich; er darf unwirtschaftlich sein. Das Funktionsmuster prüft eine einzelne Baugruppe, etwa ein Drehgestell oder eine Stromrichteranlage, eingebaut in ein vorhandenes Fahrzeug. Die Vorserie schließlich ist bereits das Serienfahrzeug in kleiner Stückzahl, gebaut, um Fertigung, Werkstattabläufe und Ersatzteilversorgung einzuspielen.
406,9km/h — Messfahrt des InterCityExperimental, 1988 Der deutsche Versuchsträger für den Hochgeschwindigkeitsverkehr war der InterCityExperimental, der am 1. Mai 1988 auf einer Neubaustrecke 406,9 Kilometer pro Stunde erreichte. Er ging nie in Serie und sollte es auch nicht. Aus seinen Messdaten stammen die Auslegungswerte für Aerodynamik, Drehgestelle, Stromabnahme und Bremstechnik des Serienzuges, der drei Jahre später den Betrieb aufnahm.
Was bei der Erstellung eines Prototyps geschieht
Der Ablauf ist in Europa weitgehend standardisiert. Nach der konstruktiven Auslegung und den rechnerischen Nachweisen folgen Bauteilversuche, dann der Zusammenbau, dann statische Prüfungen im Stand — Wagenkastenfestigkeit, elektromagnetische Verträglichkeit, Brandverhalten. Erst danach geht das Fahrzeug auf die Strecke, zunächst mit geringer Geschwindigkeit und mit begleitendem Messzug.
| Stufe | Frage | Ergebnis |
|---|---|---|
| Rechnerischer Nachweis | hält die Konstruktion? | Freigabe zum Bau |
| Prototyp | stimmt die Rechnung mit der Wirklichkeit überein? | Messdaten, Konstruktionsänderungen |
| Baumusterprüfung | erfüllt das Muster die Vorschriften? | Typzulassung |
| Vorserie | lässt es sich bauen und instand halten? | Serienfreigabe |
Die anschließende Baumusterprüfung ist ein formaler Akt mit erheblichen Folgen: Zugelassen wird ein Typ, nicht ein Einzelstück. Wer später etwas an der Konstruktion ändert, löst je nach Umfang eine erneute Prüfung aus. Das erklärt, warum Verkehrsunternehmen bei Ausschreibungen häufig bereits zugelassene Fahrzeuge bestellen: Eine Neuentwicklung kostet nicht nur Geld, sondern Jahre.
Prototypen im Rennen um Geschwindigkeit
Prototypen sind auch das Instrument, mit dem Hersteller den nächsten Schritt ausloten, ohne ihn verkaufen zu müssen. In China wurden mehrere Versuchsträger für Geschwindigkeiten weit oberhalb des Regelbetriebs vorgestellt, darunter ein Entwurf, der für 620 Kilometer pro Stunde ausgelegt sein soll. Solche Fahrzeuge sind Machbarkeitsnachweise und Verhandlungsposition zugleich.
Ob daraus je ein Serienbetrieb wird, entscheidet nicht das Fahrzeug. Es entscheiden die Strecke, die zulässigen Achslasten, die Energieversorgung und die Frage, ob ein zusätzlicher Zeitgewinn den überproportional steigenden Energieverbrauch rechtfertigt. Der Luftwiderstand wächst mit dem Quadrat der Geschwindigkeit, die aufzubringende Leistung mit der dritten Potenz — das ist die härteste Grenze im ganzen System.
Warum ein Prototyp vor allem Papier erzeugt
Der sichtbare Teil eines Prototyps ist das Fahrzeug, der aufwendige Teil ist seine Dokumentation. Bevor eine Baureihe in den Regelbetrieb darf, muss nachgewiesen werden, dass sie die geltenden Anforderungen erfüllt: Festigkeit des Wagenkastens, Brandschutz, Bremsvermögen, elektromagnetische Verträglichkeit mit der Signaltechnik, Laufverhalten in Bögen und Weichen. Jeder dieser Nachweise entsteht aus Messfahrten, die der Prototyp fährt und die Serie nicht wiederholen muss.
Genau daran hängt der Zeitplan. Eine Zulassung gilt für einen definierten Bau- und Softwarestand; ändert der Hersteller danach Wesentliches, wird ein Teil der Nachweise wertlos. In Europa kommt hinzu, dass Fahrzeuge für den grenzüberschreitenden Einsatz die Anforderungen jedes befahrenen Netzes erfüllen müssen. Dass zwischen Bestellung und erstem Fahrgast häufig Jahre liegen, erklärt sich deshalb nur zum Teil aus der Fertigung.
Woran man moderne Diesellokomotiven erkennt

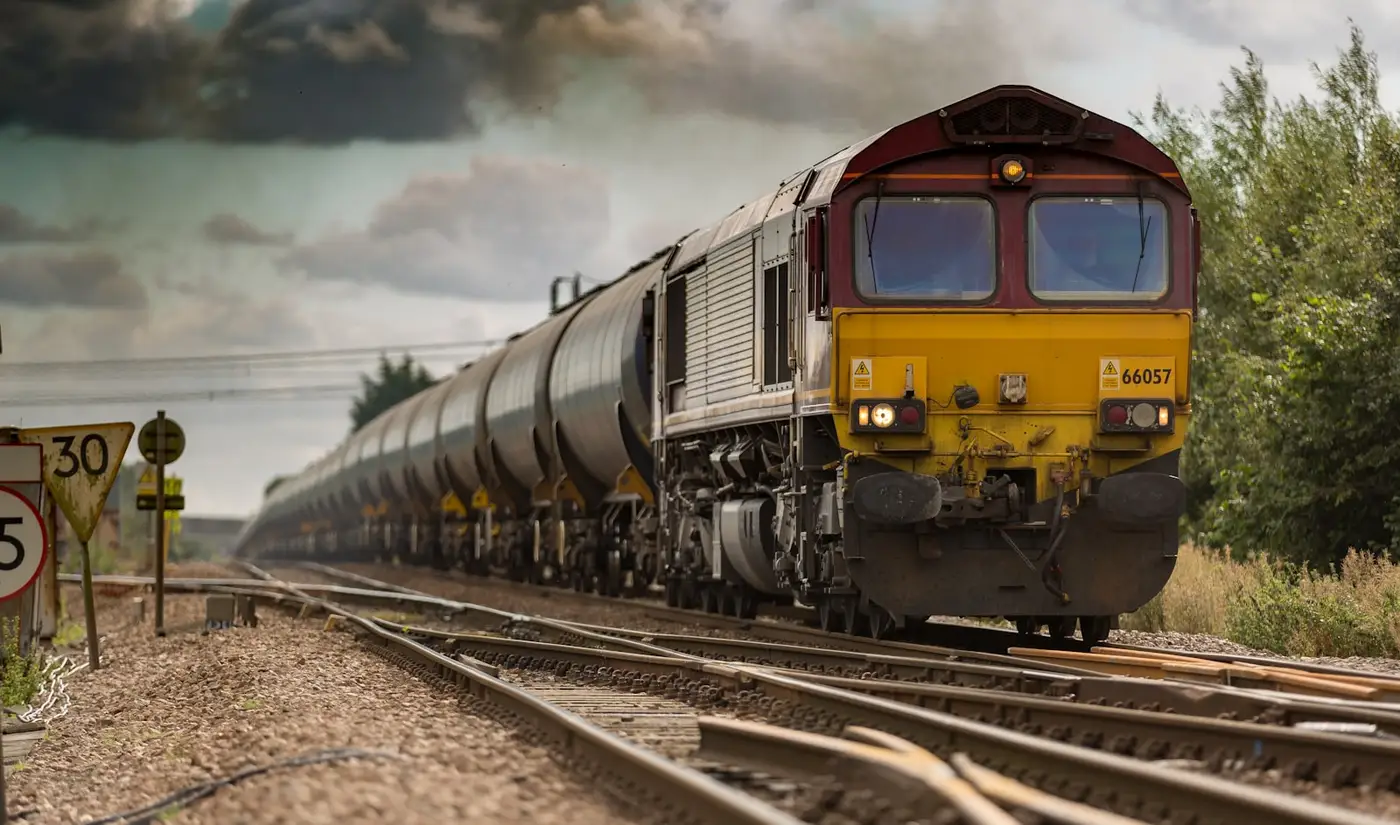

Auch abseits der Hochgeschwindigkeit hinterlassen Entwicklungsschritte sichtbare Spuren. Moderne Diesellokomotiven arbeiten fast durchgehend dieselelektrisch: Der Motor treibt einen Generator, der Strom liefert an Fahrmotoren in den Drehgestellen. Erkennbar ist das an den großen Kühlerflächen im Dachbereich und am Fehlen jeder mechanischen Verbindung zwischen Motor und Achsen.
Neuere Bauarten fügen zwei Merkmale hinzu. Abgasnachbehandlung nach den geltenden Emissionsstufen beansprucht erheblichen Raum im Maschinenraum, und Mehrmotorenkonzepte teilen die Leistung auf mehrere kleinere Aggregate auf, von denen nur so viele laufen, wie gerade gebraucht werden. Auf Regionalnetzen ohne durchgehende Oberleitung — von denen es in Nordrhein-Westfalen weiterhin mehrere gibt — sind genau solche Fahrzeuge inzwischen die Regel, ergänzt um Akku-Triebzüge, die kurze Lücken im Fahrdraht überbrücken.
Häufige Fragen
Was ist ein Prototyp im Schienenfahrzeugbau?
Ein einzeln gebautes Fahrzeug, das die Konstruktion unter realen Bedingungen prüft. Es ist mit Messtechnik ausgerüstet, absolviert Fahrten bis über die spätere Betriebsgrenze hinaus und liefert die Daten, auf denen Zulassung und Serienkonstruktion beruhen.
Worin unterscheidet sich ein Prototyp von einer Vorserie?
Der Prototyp beantwortet grundsätzliche Fragen und weicht baulich oft stark vom späteren Fahrzeug ab. Die Vorserie ist bereits das Serienfahrzeug, gebaut in kleiner Stückzahl, um Fertigung, Instandhaltung und Betrieb einzuspielen, bevor die volle Stückzahl anläuft.
Wozu diente der InterCityExperimental?
Er war der deutsche Versuchsträger für den Hochgeschwindigkeitsverkehr und erreichte am 1. Mai 1988 406,9 Kilometer pro Stunde. Aus seinen Messfahrten stammen die Auslegungsdaten für Drehgestelle, Stromabnahme, Aerodynamik und Bremstechnik des späteren Serienzuges.
Woran erkennt man eine moderne Diesellokomotive?
An der dieselelektrischen Kraftübertragung, den großen Kühlerflächen am Dach, den Abgasnachbehandlungsanlagen im Maschinenraum und häufig an Hybrid- oder Mehrmotorenkonzepten, bei denen nur so viele Motoren laufen, wie gerade Leistung gebraucht wird.
Warum werden Prototypen selten in Serie übernommen?
Weil sie für Messungen gebaut sind, nicht für Wirtschaftlichkeit. Sie tragen Messtechnik statt Sitzplätze, sind oft schwerer und teurer als nötig und enthalten Varianten, die im Versuch gegeneinander antreten. Nach Abschluss der Erprobung landen sie meist im Museum.
